單伸縮雙作用帶機械加長桿立柱（卡環連接）拆解裝配
1 拆解步驟:
1）將B型銷（開口銷）21取出，依次取出銷軸20、套環22、卡環23，所有拆卸零部件分類存放；
2）將孔用卡簧19取出，在防塵蓋18端面焊2個或4個M6×30的螺栓，注意不能破壞缸體內孔及活柱鍍鉻層；用烤槍均勻沿缸口外表面一圈均勻加熱至100—120℃，用小撬棍兩頭對稱 完好零件 解 體 清 洗 外觀檢測 回 收 分類存放 修復零件 零部件檢測 零部件清洗 申報采購 修 復 測量制作 報廢零件 組 裝 報廢庫存放 清 洗 檢 測 壓力測試 噴 漆 申報采購 抽 檢 竣工驗收、交付使用撬出防塵蓋；取出卡環（三瓣鍵）和O形密封圈。
3） 行車將缸體1吊裝至拆柱機，取出加長桿8；
4） 從立柱下腔（活塞腔）進液，并使活柱向外伸出一部分，然后取出導向套9；
5） 抽出活柱體2，先取出卡箍4，再依次取出卡鍵3、支承環5、鼓形圈6和導向環7；
6） 從導向套9上依次取下O形密封圈11、擋圈12、導向環10、蕾型圈13、擋圈14；
7） 從防塵蓋18取出卡環15（三瓣鍵）、O形密封圈16和防塵圈17所有拆卸零部件分類存放；
8） 拆解的零部件分類存放，待檢測。

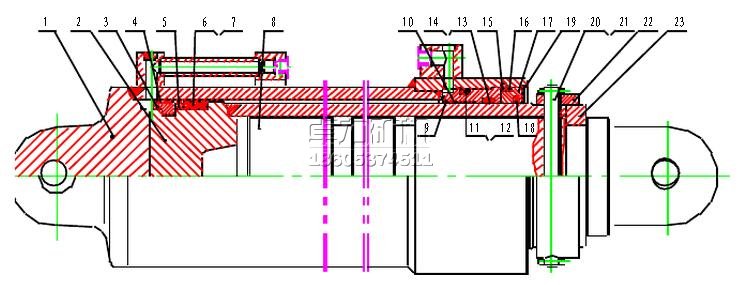

1.缸體 2.活柱 3.外卡鍵 4.卡箍 5.支撐環 6.鼓型圈 7.活塞導向環 8.加長桿 9.導向套 10.導向環 11.O型圈 12.擋圈 13.蕾型圈 14.擋環 15.卡環16.O型圈 17.防塵蓋 18.防塵圈 19.擋圈 20.銷軸 21.B型銷 22.套環 23.卡環
2 立柱的裝配:
1） 依次將活塞導向環7、鼓形圈6、支承環5及外卡鍵3裝入活柱的活塞上，將卡箍4放入外卡鍵的槽口內；
2） 將活柱2裝入缸體內，按所在位置依次將O形密封圈11、擋圈12裝入導向套的O型槽中，將擋圈14、蕾形圈13、導向環10裝入導向套內孔槽中（在裝時要注意蕾形圈的方向），再將導向套裝入缸體上；
3） 安裝卡環15，將導向套固定；
4） 將O形密封圈16、防塵圈17依次安裝在防塵蓋內，裝入缸體內，用孔用卡簧19定位。
5） 將加長桿8裝入活柱體內，將卡環放入加長桿槽內；
6） 裝入套環、，插入銷軸，并用B型銷固定。 7） 將塑料堵裝入缸體進回口，防止灰塵進入。
