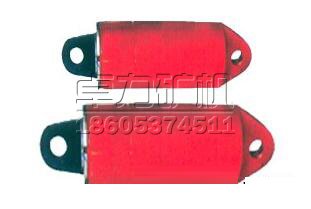

底調千斤頂是液壓支架的一個重要部件。煤礦生產中，特別是在底板條件較差，煤層傾斜的工作面，支架移架后會產生歪斜的情況，不利于支架管理及推溜作業。
液壓支架底調千斤頂規格型號
|
序號 |
圖號 |
產品名稱 |
規格型號 |
單位 |
|
1 |
|
底調千斤頂 |
φ63 |
根 |
|
2 |
|
底調千斤頂 |
φ80 |
根 |
|
3 |
|
底調千斤頂 |
φ100 |
根 |
|
4 |
|
底調千斤頂 |
φ125 |
根 |
|
5 |
|
底調千斤頂 |
φ140 |
根 |
|
6 |
|
底調千斤頂 |
φ160 |
根 |
|
7 |
|
底調千斤頂 |
φ180 |
根 |
|
8 |
|
底調千斤頂 |
φ200 |
根 |
一、底調千斤頂?shù)慕M成部分及結構：
底調千斤頂主要由活塞桿組件、缸體部件、導向套組件、密封件等組成。
活塞桿組件包括活塞桿，活塞，密封件、導向環，活塞導向環，和固定連接件，活塞桿表面鍍鉻，以增加抗腐蝕，抗磨擦，抗砸碰的能力， 缸體部件由缸底和缸筒焊接而成。
導向套組件：導向套與缸口連接方式有內螺紋，卡環和壓蓋等連接。
密封件有山形圈，鼓型圈，蕾型圈，JF防塵圈，O型密封圈等組成。
二、底調千斤頂?shù)墓δ芤约白饔茫?/strong>
底調千斤頂是液壓支架的一個重要部件。煤礦生產中，特別是在底板條件較差，煤層傾斜的工作面，支架移架后會產生歪斜的情況，不利于支架管理及推溜作業。底調千斤頂用于在支架移架過程中調整相鄰支架，以保證支架整體同步及穩定，有效管理支架和支護頂板，便于順利推溜，保證安全、高效生產。
三、底調千斤頂?shù)氖褂梦恢茫?/strong>
在底座的側邊
四、底調千斤頂?shù)墓ぷ髟恚?/strong>
底調千斤頂在使用時操作千斤頂操縱閥，使高壓液體通過操縱閥組、膠管和接頭座導入到千斤頂?shù)南虑唬ㄒ簿褪腔钊唬够钊麠U伸出。千斤頂回縮時，操作千斤頂操縱閥，使高壓液體通過操縱閥組、膠管和接頭座導入到千斤頂?shù)纳锨唬ㄒ簿褪腔钊麠U腔），使活塞桿在工作液體的作用下回縮。
五、底調千斤頂不當使用或者操作會造成哪些影響：
1）、千斤頂?shù)囊?guī)格必須與支架要求相符合，性能參數必須達到出廠試驗要求方可配架使用，到礦備用的千斤頂，必須經過檢查復試合格，才能配架使用。
2）使用前認真檢查各零部件有無磕碰等影響使用的缺陷，再進行安裝使用，維修中絕對禁止用錘等金屬物體猛敲砸千斤頂?shù)娜魏我粋€部位，尤其要防止敲砸活塞桿的鍍層。
3）千斤頂不允許在井下調整和解體修理，若有故障時只能用合格的同等類組件進行更換。
4）應根據不同水質選用適當牌號乳化油，按5:95的油水比例進行配制乳化液，在使用過程中應經常檢查其性能。
七、底調千斤頂在運輸、安裝或者使用時注意事項：
1）千斤頂應用托架或裝箱發運，產品應捆扎牢固，避免脫落，擠壓，損壞等。
2）運輸時，在冬季產品應根據適用地區和運輸路程的最低氣溫注入防凍液，其他季節應將千斤頂里的乳化液排空，但須保證排液后千斤頂?shù)倪\輸，儲存過程中，內部不得產生銹蝕現象。
3）千斤頂存放三個月以上者，要檢查千斤頂里的乳化液是否變質，如變質應更換，當采用排空法時應檢查銹蝕情況。
4）千斤頂在使用過程中應注意并保證接頭座不受損壞，運輸包裝物必須結實可靠。千斤頂在運輸過程中應輕裝輕卸，特別注意接頭座以免損壞接口，影響千斤頂?shù)氖褂谩?br /> 七、底調千斤頂常見故障、原因與排除方法：
| 部位 | 故障現象 | 可能的原因 | 排除的方法 |
| 千 斤 頂 | 不動作 |
1．截止閥未開，或過濾器堵死； 2．千斤頂活塞變形油憋卡不能伸縮； 3．與千斤頂連接件蹩卡。 |
1．排除堵塞部位，打開截止閥清洗過濾器； 2．更換上井檢修； 3．檢查蹩卡的原因。 |
| 動作慢 |
1．泵壓低； 2．管路堵塞； 3．幾個動作同時操作，造成流量不足（短時）。 |
1．檢修泵，調壓； 2．排除堵塞部位； 3．協調操作，盡量避免過多同時操作。 |
|
| 個別連動現象 |
1．操縱閥串液； 2．回液阻力大。 |
1．仔細聽一下操縱閥內部是否有串液的聲響，更換操縱閥檢修； 2．發生于空載情況，不影響支撐。 |
|
| 千斤頂漏液 |
1．外漏主要是密封件壞； 2．缸底，接頭焊縫裂紋。 |
1．除接頭O形圈井下更換外，其他均更換上井檢補焊； 2．更換上井檢修、補焊。 |
